Tubos de acero articulados

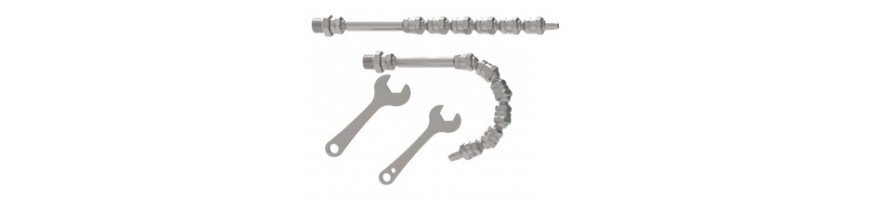

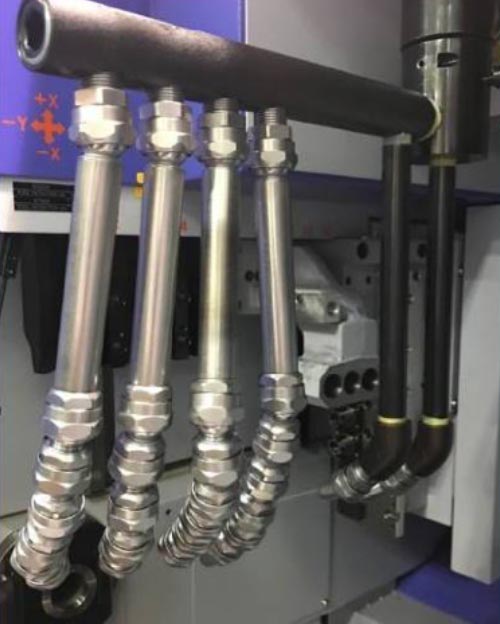

Sistemas de distribución refrigerante con tubos articulados de acero para el mecanizado con baja, media y alta presión / soplado de aire.

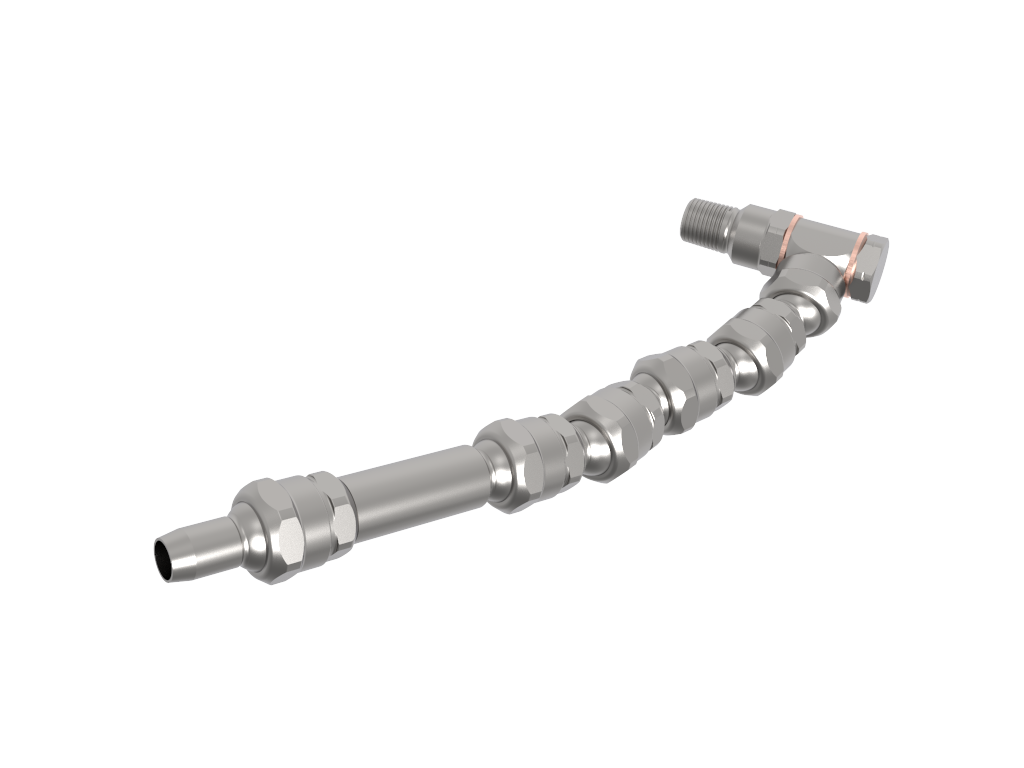

Sistemas de distribución de refrigerante con 4 programas de medidas diferentes para baja, media y alta presión. en tornos CNC. Ideal tanto para tornos CNC de cabezal fijo como móvil, centros de mecanizado verticales y horizontales, rectificadoras o máquinas transfer.

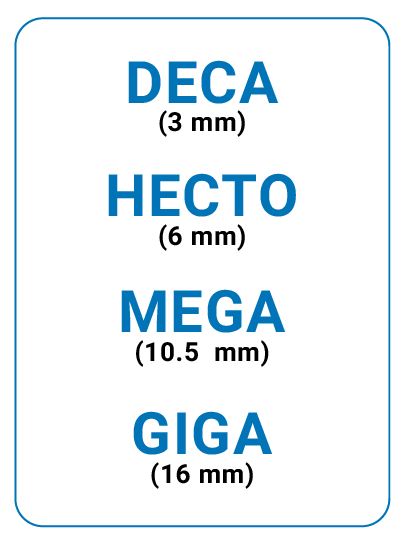

PROGRAMA	PASO INTERIOR MÍNIMO	PRESIÓN
DECA	3 mm	150 Bar / 2175 psi
HECTO	6 mm	100 Bar / 1450 psi
MEGA	10,5 mm	80 Bar / 1160 psi
GIGA	16 mm	80 Bar / 1160 psi

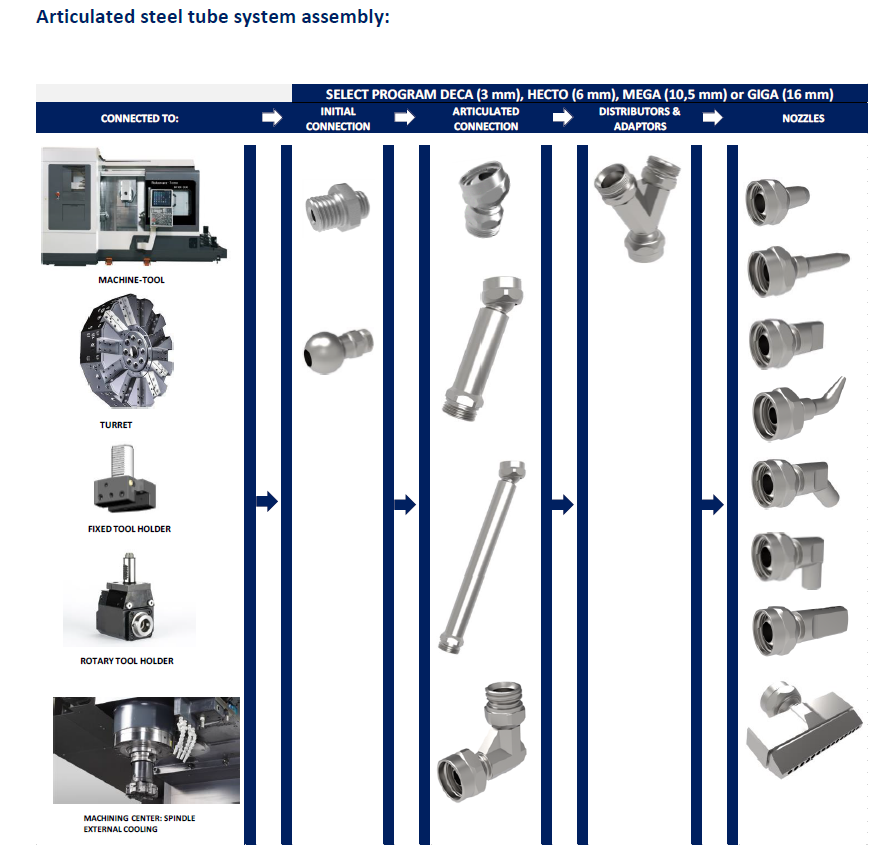

¿Cómo elegir el Sistema de Conexión Articulada?

SEGUIR LOS PASOS QUE PRESENTAMOS A CONTINUACIÓN:

PASO 1:

SELECCIONAR DONDE SE QUIERE INSTALAR

- Salida de refrigeración general de Máquina-herramienta
- Torreta de torno
- Portaherramientas fijos
- Portaherramientas motorizados
- Refrigeración externa en centros de mecanizado
- Salidas de refrigeración para muelas en rectificadoras, etc.

PASO 2:

SELECCIONAR FAMILIA DE PRODUCTO

Seleccionar en función del caudal requerido y la presión de refrigerante disponible.

PASO 3:

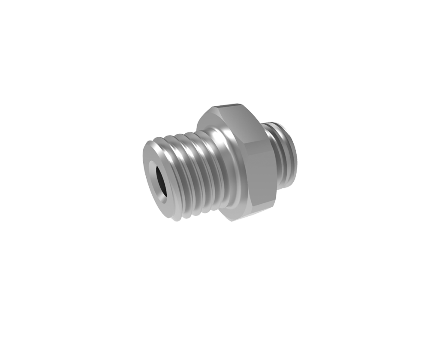

SELECCIONAR LA CONEXIÓN INICIAL

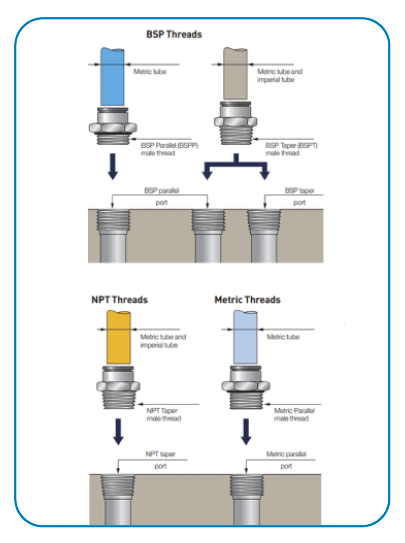

Identifique el tipo de rosca donde se debe conectar el sistema de tubos articulados de acero.

A modo de ejemplo: BSPP 1/8”, NPT 1/8”, M8x1, BSPP ¼”, etc.

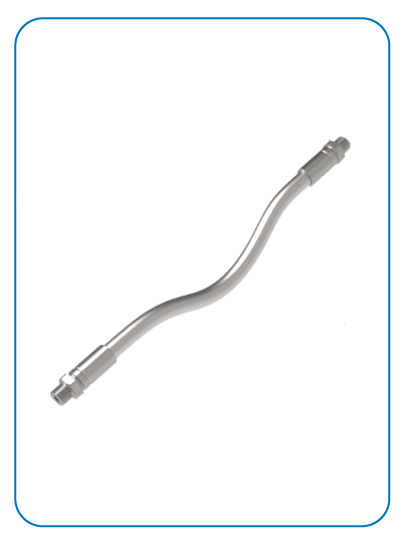

PASO 4:

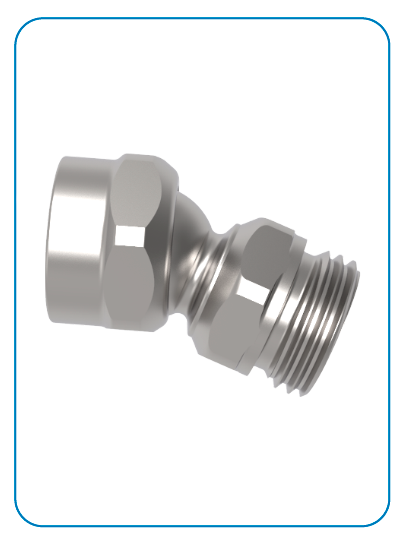

SELECCIONAR EL NUMERO DE CONEXIONES ARTICULADAS REQUERIDAS

En función de la distancia entre el punto de conexión a la máquina-herramienta, portaherramientas, etc. y el punto donde debe llevarse la refrigeración.

PASO 5:

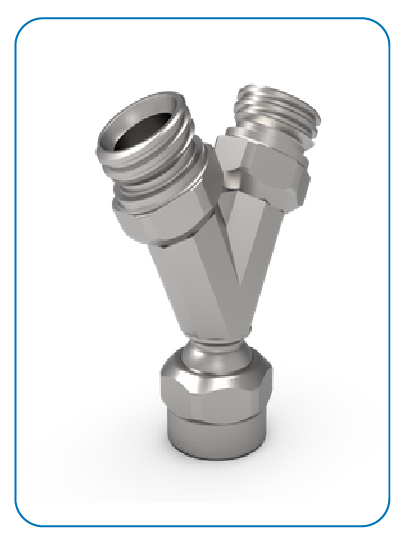

SELECCIONAR LOS DISTRIBUIDORES Y ADAPTADORES (SI SE NECESITAN)

Para poder dividir las salidas de refrigerante.

PASO 6:

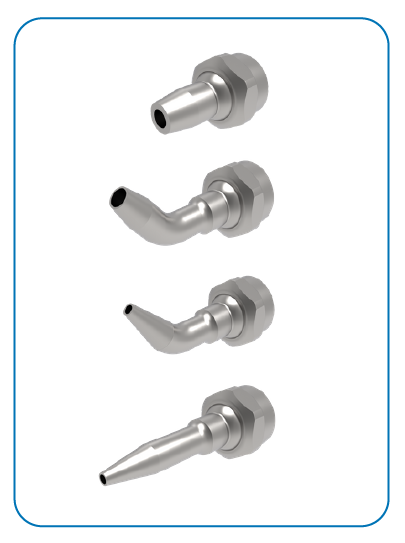

SELECCIONAR LA BOQUILLA

Boquillas con varios diseños que se adaptan a las diferentes necesidades de suministro de refrigerante.

Sistemas de Distribución

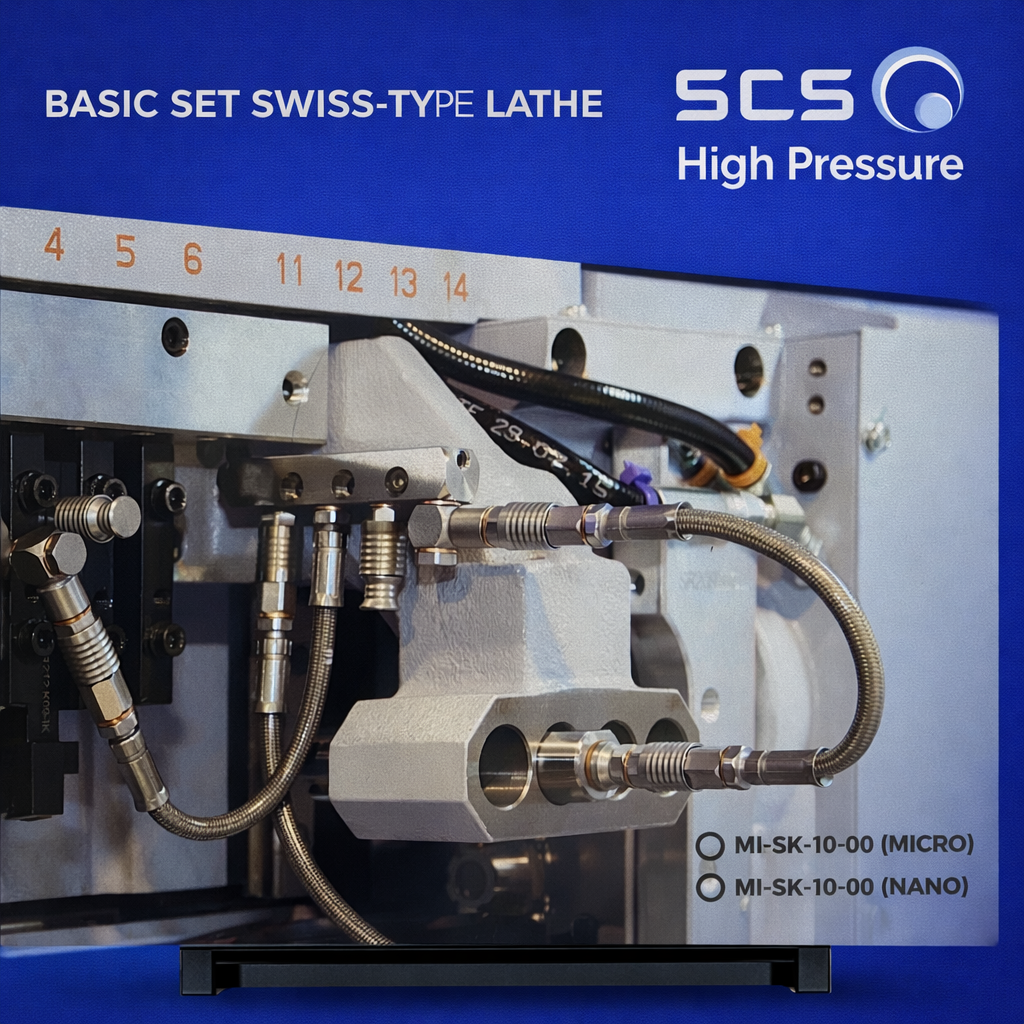

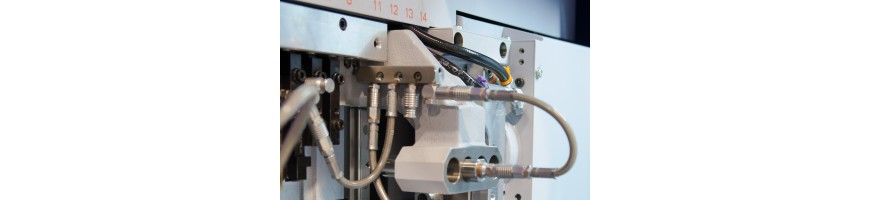

Sistemas de distribución de refrigerante con conexión rápida para el mecanizado con media y alta presión

Sistema de distribución de refrigerante con tubos flexibles trenzados en acero inoxidable, enchufes rápidos, tubos de cobre, adaptadores y bloques de distribución con 2 programas de medidas diferentes para media y alta presión. Ideal tanto para tornos CNC de cabezal móvil como cabezal fijo, tornos multihusillo o máquinas transfer.

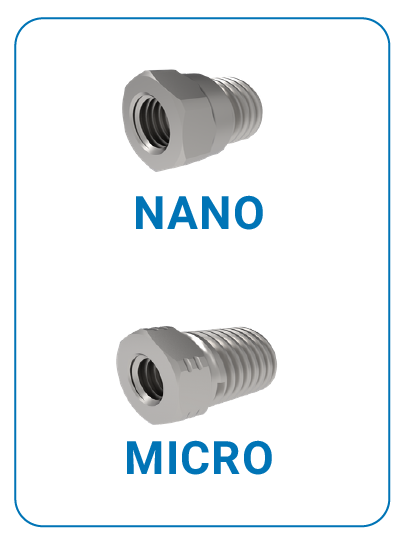

Características	MICRO	NANO
Paso interior mínimo del programa	3,8 mm	2,3 mm
Rosca principal del programa	M8x1	M6x1
Material de los elementos	Acero	Acero
Llave de montaje	SW11	SW8
Ideal para herramientas de cuadradillo	16x16, 20x20, 25x25	8x8, 10x10, 12x12
Ideal para herramientas de mango cilíndrico	Diámetro ≥ 16 mm	Diámetro < 16 mm
Ideal para portapinzas	ER-16 or mayor	ER-11 o mayor
Diámetro exterior tubo flexible	8 mm	6,5 mm
Mínimo radio de curvatura	30 mm	15 mm
Diámetro exterior tubo de cobre	4 mm	3 mm
Dimensión enchufe rápido	DE: 13,5 mm L: 17 mm	DE: 9,8 mm L: 11,4 mm

¿Cómo elegir el Sistema de Distribución de Refrigerante?

(De amplia aplicación en Tornos de Cabezal Móvil, pero también en Tornos de Cabezal Fijo, Tornos Multihusillo o máquinas Transfer)

SIGUE LOS SIGUIENTES PASOS QUE PRESENTAMOS A CONTINUACION:

PASO 1:

SELECCIONAR DÓNDE SE QUIERE INSTALAR

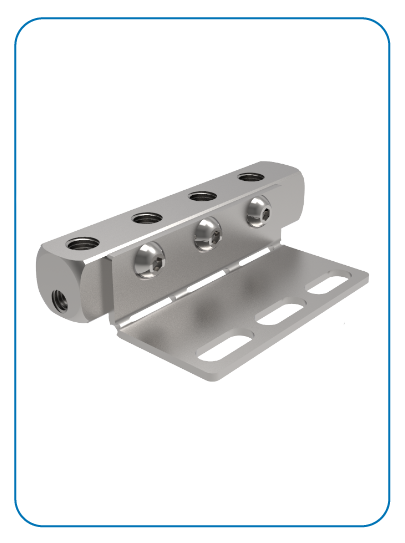

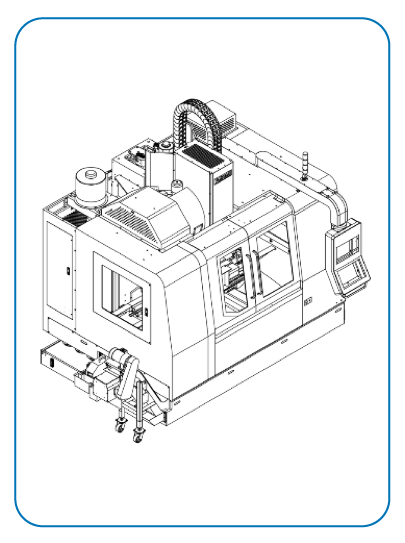

- BLOQUE DE DISTRIBUCION DE REFRIGERANTE O CONEXION PROPIA DE LA MAQUINA
- BLOQUE DE DISTRIBUCION DE REFRIGERANTE SCS

PASO 2:

SELECCIONAR FAMILIA DE PRODUCTO

MICRO
(3,8 mm)
o
NANO
(2,3 mm)

Seleccionar en función del caudal requerido, la presión disponible y el tamaño de las herramientas a refrigerar.

PASO 3:

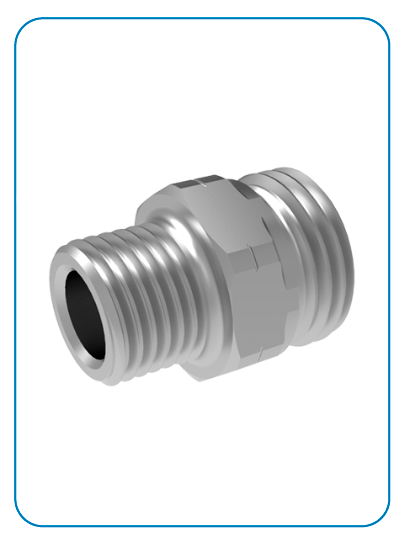

IDENTIFIQUE EL TIPO DE ROSCA O DIAMETRO DE BOLA NECESARIO PARA LA CONEXIÓN AL BLOQUE O A LA MAQUINA

Identifique el tipo de rosca donde conectar el sistema de distribución de refrigerante
Ejemplo:
M6x1, M8x1, BSPP 1/8”, NPT 1/8”, Bola diám. 10 mm, etc.

PASO 4:

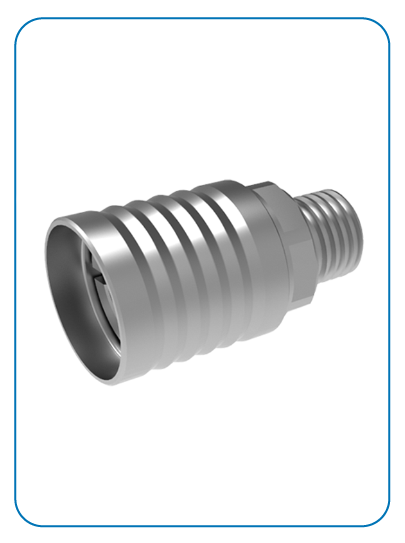

¿QUÉ QUIERE MONTAR EN EL LADO DE LA CONEXIÓN AL BLOQUE?

Puede colocar un separador recto, una salida a 45º (Banjo curvado) o un salida a 90º (Banjo) para luego conectar un enchufe rápido, acoplar un tubo flexible, un tubo de cobre o directamente estos elementos.
En caso de que la rosca del bloque de distribución no coincida con la de la gama de tornillos de banjo, enchufes rápidos, tubos flexibles, etc., puede utilizar el adaptador necesario.
Si coloca un enchufe rápido, podrá acoplar un tubo flexible o un tubo de cobre con una clavija de conexión rápida.

PASO 5:

¿QUÉ LONGITUD DE TUBO NECESITA?

Tanto si es un tubo flexible como de cobre, identifique la longitud necesaria.
En el caso del tubo flexible, determine la longitud necesaria para conectar el bloque de distribución de refrigerante con la herramienta de corte. Se pueden servir bajo pedido longitudes de tubo especiales.
En el caso de seleccionar un tubo de cobre para conducir el refrigerante desde el bloque de distribución hasta la punta de la herramienta no necesita seleccionar piezas adicionales.

PASO 6:

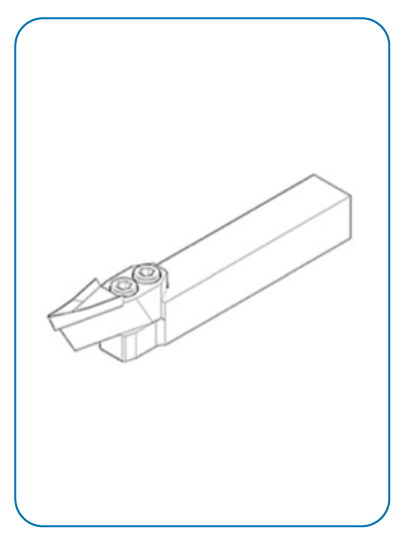

IDENTIFIQUE EL TIPO DE ROSCA EN EL MANGO DE LA HERRAMIENTA

Identifique el tipo de rosca en el mango de la herramienta o portaherramientas
Ejemplo:
M6x1, M8x1, BSPP 1/8”, NPT 1/8”, etc.

PASO 7:

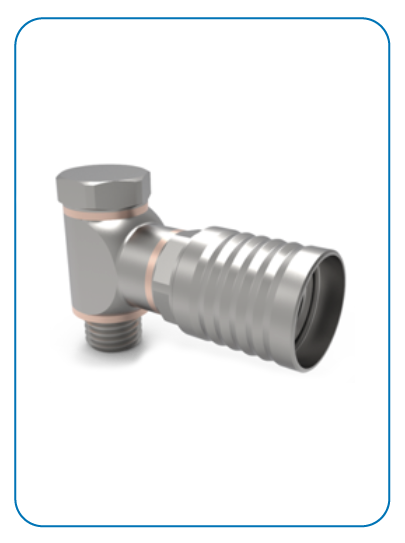

¿QUÉ QUIERE MONTAR EN EL LADO DE LA CONEXIÓN A LA HERRAMIENTA?

Puede colocar un separador recto, una salida a 45º (Banjo curvado) o una salida a 90º (Banjo) para luego conectar un enchufe rápido o acoplar directamente el tubo flexible.
En caso de que la rosca en el mango de la herramienta no coincida con la de la gama de separadores, tornillos de banjo, enchufes rápidos o tubos flexibles puede utilizar el adaptador necesario.
Siempre debe incluir en el lado de conexión al bloque o en el lado de conexión a la herramienta al menos un enchufe rápido.

PASO 8:

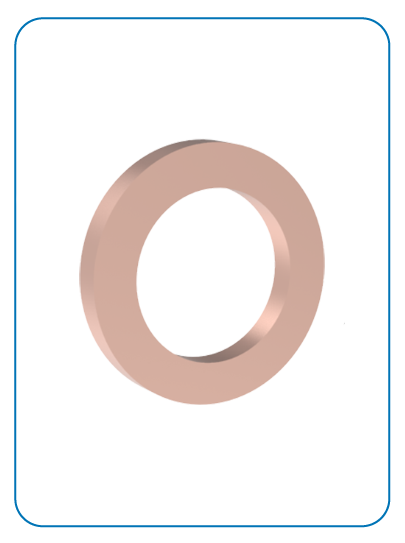

SELECCIONE EL TIPO DE ARANDELAS PARA ESTANQUEIDAD

Si son necesarias para la estanqueidad (racores con roscas paralelas), puede seleccionar las arandelas de la medida que necesite y en COBRE o ALUMINIO.

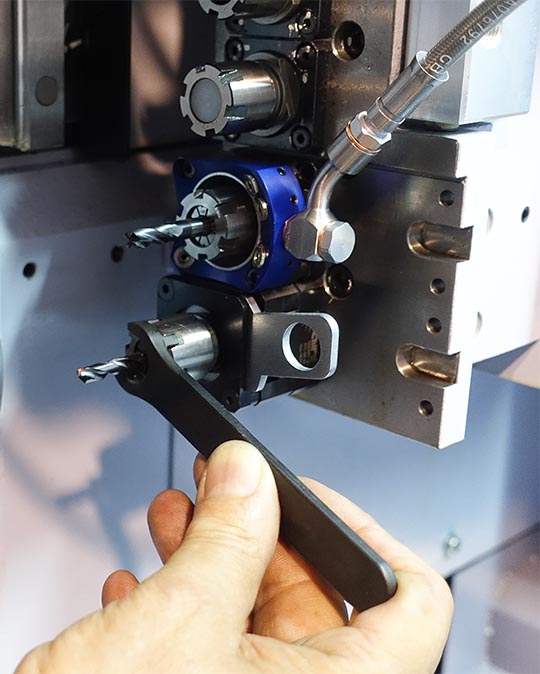

Seguridad y Productividad

Accesorios para la mejora de la seguridad y productividad.

Elementos para incrementar la seguridad y productividad en la preparación y operación con tornos CNC.

Tapas de protección para portaherramientas tipo ER.
Sistemas de bloqueo para el cambio de herramientas seguro en portaherramientas motorizados.
Tubo de extensión para el cambio seguro de herramientas en portaherramientas tipo ER.
Anillos de distribución de refrigerante para portaherramientas fijos y motorizados.
Protectores de herramientas para evitar lesiones y roturas accidental de herramientas.
Pinzas ciegas para evitar la entrada de refrigerante y virutas en los portaherramientas tipo ER, especialmente cuando permanecen montados en máquina sin ser utilizados.
Herramienta manual para el doblado preciso de tubos de refrigeración.
etc.

Un conjunto de elementos que permiten incrementar la productividad y la seguridad en la preparación y operación con tornos CNC.
